Hola soy Naoum, bueno este proyecto me ha gustado ya que yo he tratado siempre de presentar en mis proyectos de taller unas maquetas con un muy buen acabado y detalle.. primero empecé con lo del grass... el acabado del grass en una maqueta dice mucho..
Hasta este ciclo he utilizado la técnica de cernir o colar el grass una o dos veces para tener menos irregularidades, debido tambien a la escala, pero ahora estoy interesado en otra técnica mas realista... este es el último ciclo de taller, asi que quisiera cerrarlo con este acabado.. se trata de una técnica con la que mediante estática, se logra un efecto real de grass, con el mismo material... dejo un video de youtube para que entiendan de que se trata...
Yo estoy haciendo un modelo casero de una cernidora como la que se usa para hacer esto.. aqui ire colgando mis avances, materiales utilizados y por ultimo mi presupuesto total del proyecto y un video para demostrar su funcionalidad...
MATERIALES UTILIZADOS
‡ Desodorante de Bola gastado
‡ Botella vacía de alguna gaseosa, en este caso utilicé de Pepsi
‡ Malla metálica (también pueden utilizar la maya de algun colador metálico)
‡ Aguja Curva e Hilo de Nylon (Solo para ajustar la maya a la botella)
‡ Base para bateria de 9 voltios
‡ Batería de 9 voltios
‡ 1 Foco Led Luz Blanca o Roja
‡ Una resistencia de 1w
‡ Cable Delgado ( solo medio metro, y eso es... )
‡ Pinza de Cocodrilo ( la más pequeña de preferencia )
‡ Pasta de Soldadura pequeña
‡ Lápiz Caudin
‡ Estaño ( 1m pero deberías comprar más, no sabes cuando lo necesitarás )
‡ Pote de Cola Sintética ( Uso LayConsa, es mas aguada, mejor )
‡ Grass de cualquier tipo ( Ojo, el que es para maqueta xD )
‡ Un pincel o brocha pequeña ( El tamaño varía dependiendo de la zona que van a llenar de goma )
‡ Algun Botón o Interruptor pequeño para encender y apagar.
‡ UHU pequeño
‡ Tijera
‡ Cualquier tipo de Cinta
‡ Cepillo de peluquero o cualquier cepillo de cerdas finas que encuentren.. (Esto se utilizará como grass, debido a que el grass comercial no es como el del video)
----------------------------------------
Eso me parece que son todos los materiales, cualquier otro lo aumento...
Ahora los avances Fotográficos...
------------
Le sacamos la bola al desodorante, esta parte va a servirnos para colocar dentro la bateria y la conexion al boton de encendido
Con un taladro o cuchilla caliente, o tijera , hacemos un hoyo en la tapa para que enbone el pico de la botella
Nota: Para que encaje mejor, una vez que este casi del tamaño ideal, calienta la tapa del desodorante en fuego para que puedas embonarlo como rosca.
A un costado de la tapa, hacerle un hoyo pequeño para que salga un cable.
Una vez hecho eso, sellarlo con UHU a todo el borde... una buena cantidad para que cuando seque no se venza..
Una vez seco, recortar con una sierra o tijera la botella casi al final de la parte lisa...
Recortamos un cuadrado un poco mas grande que el diametro de la botella
Y sosteniendolo encima de ella, realizamos cortes hasta el borde de la botella para formar el circulo, luego lo doblamos para que quede de esta manera.
Retiramos un momento la malla ya moldeada, para sellar con la cinta el pico de la botella, para evitar que el grass llegue por ahi hasta el cableado y la bateria...
Nota: por el otro lado creí conveniente ponerle un poco de plastilina solo al pico para que al pasar con la aguja el cable que va a la malla, éste lo selle.
Bien, ahora vamos a unir el cocodrilo con un cable..
Ahora ese cable lo pasamos por el pequeño hoyo que hicimos con el taladro.. a un costado de la tapa del desodorante y lo acoplamos con el mismo color del cable de la base para bateria.. quedando de esta forma..
Ahora, para colocarle el foco led, vamos a agregar otro cable, a ese empalme k se une con el cable de la base de la bateria...
Bien, ahora debemos de hacer un agujero con la forma de nuestro botón o interruptor.. luego pasamos por abajo el cable negro que sale de la base de la bateria y lo conectamos donde es debido (entrada), luego debemos cortar un nuevo cable largo, que servirá para llegar desde el interruptor hasta la malla... lo soldamos tambien a la salida del interruptor...quedando asi:
Si se dan cuenta, he hecho un pequeño hoyo justo arriba del interruptor, ahi colocaré el foco led.. para alimentar el led, vamos a pelar un lado del cable largo que sale del interruptor a la malla; el otro lado se alimentará por el cable que empalmamos al cable del cocodrilo... (Para evitar que el foco Led se queme debido a los 9v de la batería, soldaremos al lado positivo del led la resistencia de 1w)
Ahora, Hacemos un pequeño agujero por el lado de la botella, hacia adentro del desodorante con la aguja.

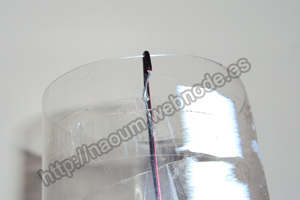

y pasamos el cable largo que va hacia la malla, dejándolo solo para pegar a un lado de la botella...
Por dentro se vería de esta manera.. pero asegurense después de aplastar con algo ( puede ser la cabeza de la aguja ) la masa para sellar nuevamente ese agujero...
ahora solo falta asegurar primero el cable largo a un lado de la botella.. para que no suene cuando se vaya a cernir el grass..
Tratemos que el cable de la vuelta unos 2 cm, pero con el cable pelado, y tratar de doblarlo para que se haga mas abultado y asi haga mejor contacto...
Bueno ya es la hora de cerrar esa botella con la malla, para ello haremos ayujeros a 1.5 cm del filo cada 3 cm hasta rodear toda la botella..
eso nos permitirá no sufrir, ya que la aguja curva no posee mucho filo...( tambien tengan cuidado al manipular la malla, porque necesitan apretar la malla para que no este floja.. cuidado, inca xD )
Debemos darle unas 3 o 4 pasadas, hasta que esas "orejas" que tiene la malla , queden todas pegadas...
Luego pasamos a Reforzarlo y sobre todo Cubriendo la malla para evitar pincharnos luego xD... para eso con la cinta que tenemos.. en este caso la mia se acabó asi que usaré otra.. pero ustedes pueden usar la misma.. vamos a darle unas 2 o 3 vueltas con cinta, teniendo en cuenta que debe cubrir tambien el filo.. para no pincharnos..
Bien, ahora se preguntarán ... ¿ Y por donde meto el grass Naoum???
Pues facil.. aun nos falta esa parte.. vamos a ello..
Vamos a hacer un dibujo de una puertilla en la parte mas cercana al pico de la botella.. pero opuesto al cable largo que va a la malla... de esta manera:
De eso , solo vamos a cortar la linea de arriba.. para hacer uso de la ventaja del plastico.. vamos a moldearlo..
Una vez cortada la linea superior, aplastar el resto y empezar el moldeo hasta tener esto:
Aunque no parezca, esta parte es mucho mas fácil que encintar la malla xD...
BIEN....! Ahora ya tenemos todo listo.. solo falta probarlo.. voy a ponerle una bateria y cuelgo el video.. cualquier comentario es bien recibido, igualmente alguna consulta.. debajo se puede dejar... =) intentenlo, les va a servir...
